图形作业

图形作业用于满足用户的图形化操作软件的需求，适用于工程计算、科学计算等具有图形桌面的应用软件。主要满足于用户业务的前、后处理。用户提交图形作业具有两个入口，以 FLUENT 的图形作业提交为例，分别介绍如下：

入口一：作业提交

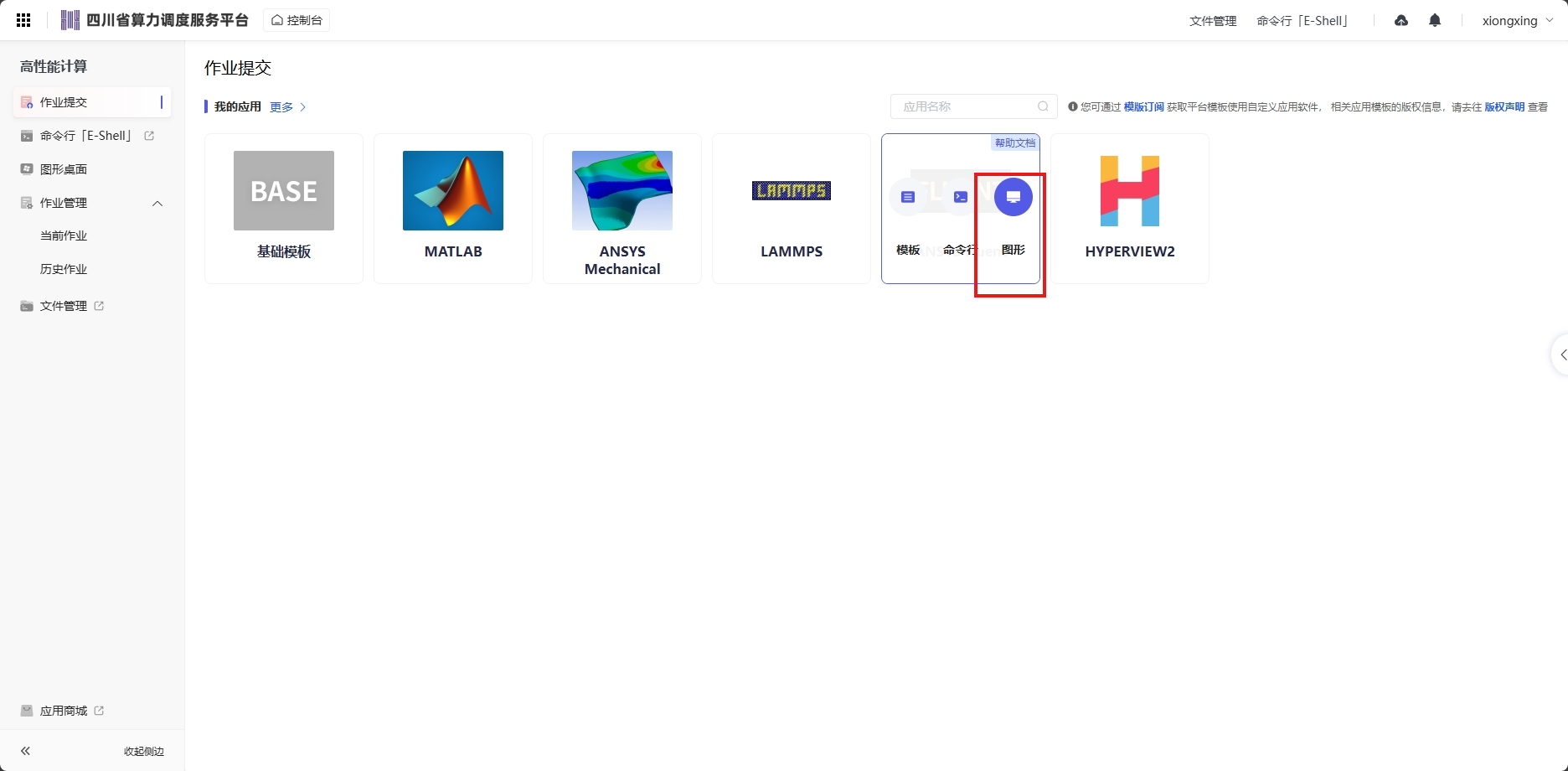

1. 进入控制台，进入到图形作业提交模板，选择计算资源（包括计算节点和核心），点击“创建图形”，即可自动创建对应软件的图形界面。 注意：根据任务申请的核数分配内存，“每节点核数”表示单节点使用的核数，最多不超过单节点总核数，可以点击队列下方的详情查看单节点配置的总核数。

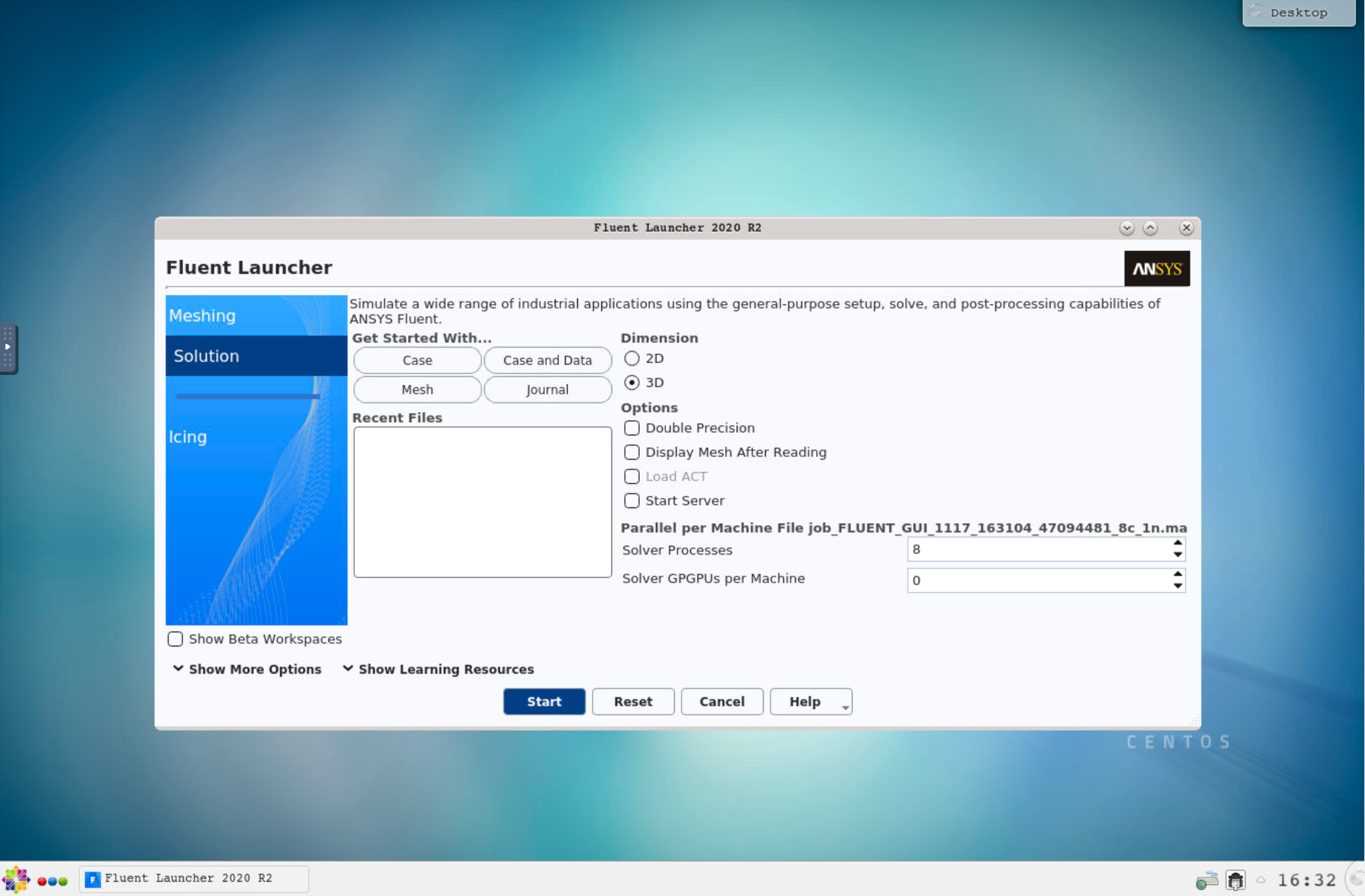

3. 点击“创建图形”按钮后，即可创建图形作业，并自动打开软件界面，如下图所示。

入口二：控制台>高性能计算>图形桌面

1. 在控制台页面，选择“高性能计算”，如下图：

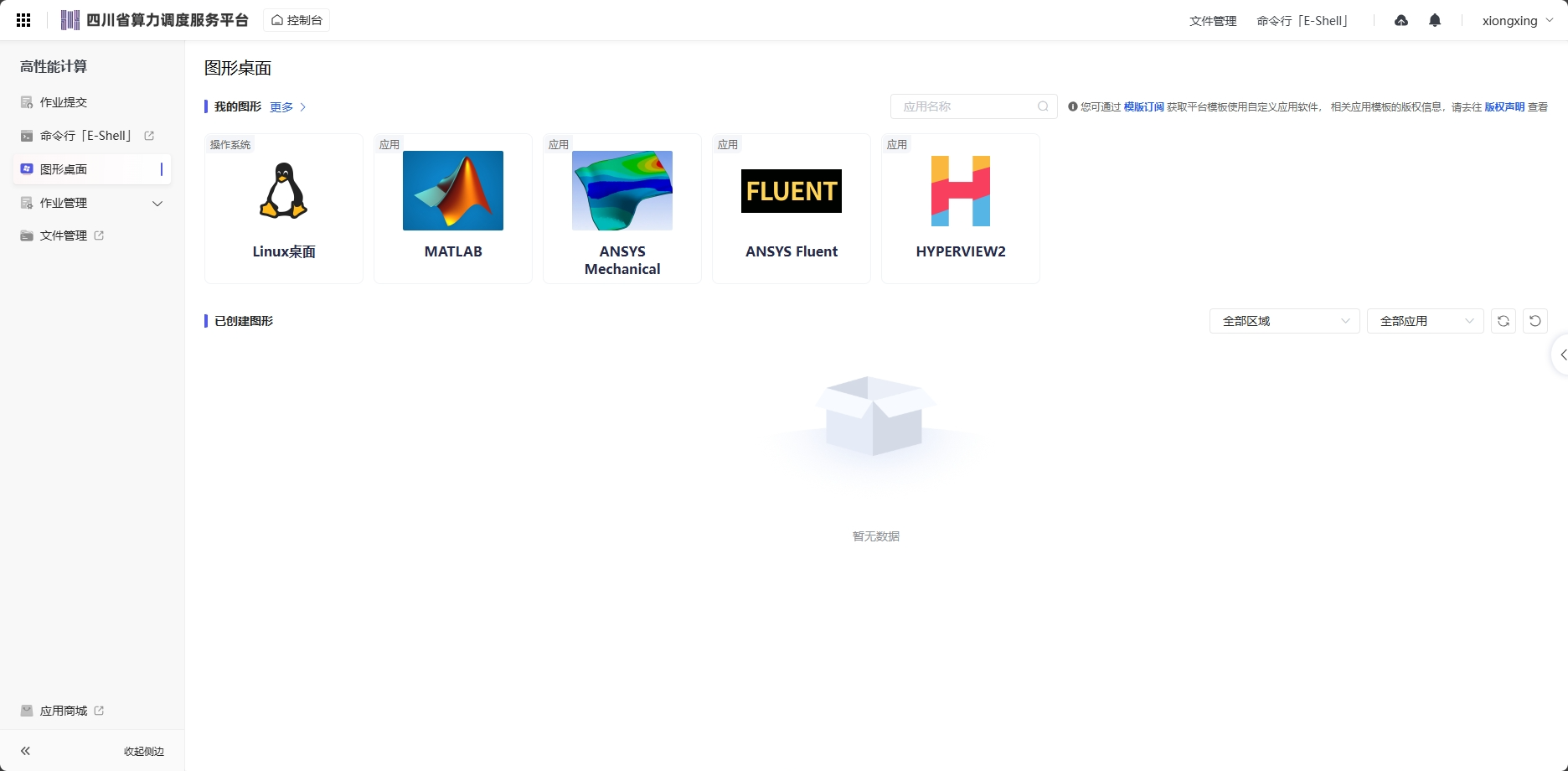

2. 进入“图形桌面”，如下图。

3. 点击对应应用软件的图形按钮，即可进入图形作业提交模板。以 FLUENT 为例，如下图所示。如您有多个区域的计算资源，可先选择不同区域。选择计算资源（包括每节点核数、节点数），点击“创建图形”按钮，即可自动创建对应软件的图形界面。

注意：高级按钮可以满足用户高级参数的设置。
